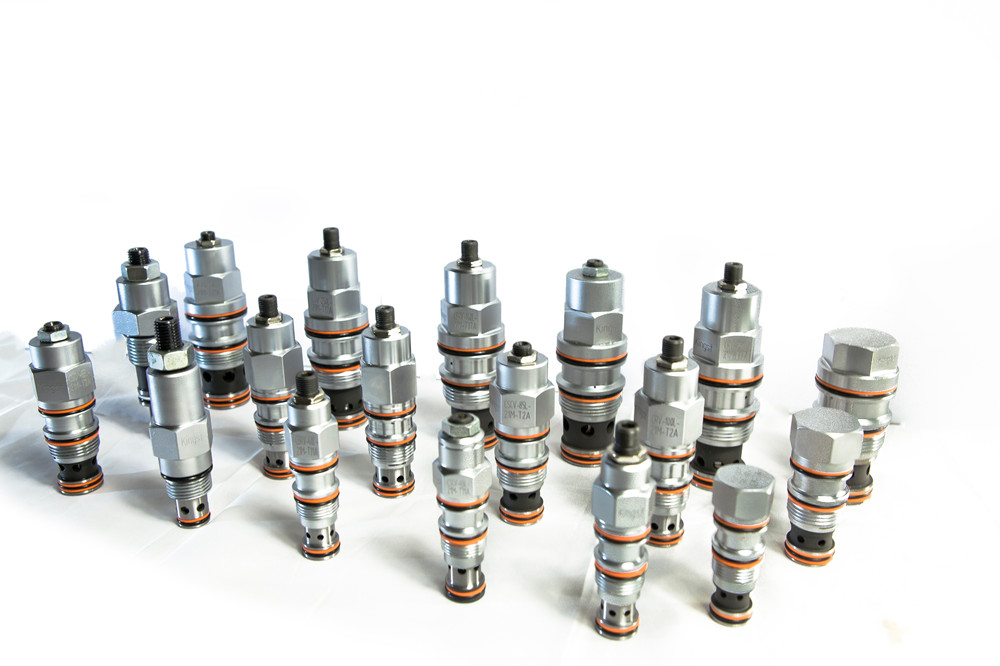

螺纹插装阀在工程机械中的应用

螺纹插装阀在工程机械中的应用

在液压泵中的应用

　　最早的螺纹插装阀是用于液压泵中的。由于液压泵需要集成液压阀, 这就要求液压阀小巧, 从而开发出了螺纹插装式溢流阀。应该说螺纹插装式溢流阀是开发最早、应用最早的螺纹插装阀, 随后又有螺纹插装式单向阀、螺纹插装式节流阀等应用于液压泵中。现代的液压泵有许多的螺纹插装阀集成其中。

　　螺纹插装式溢流阀用于调节主液压泵和补油泵的最高压力; 螺纹插装式单向阀用于控制油路的开启或切断; 螺纹插装式截止阀用于系统出现故障时连通A、B 油口, 方便工程机械的拖动或牵引; 螺纹插装式压差溢流阀用于调节泵的输出压力随负载压力的变化而变化。

　　随着螺纹插装阀技术的不断进步, 开发出了专用于泵的多功能阀,集成了螺纹插装式溢流阀、螺纹插装式压差溢流阀、螺纹插装式单向阀、螺纹插装式截止阀等4 个阀的功能。

　　在液压马达( 特别是闭式马达) 中也经常用到螺纹插装阀。某闭式变量马达的结构和原理图如图5 所示, 共有4 个螺纹插装阀集成其中。螺纹插装式溢流阀用于调节系统的换油压力; 螺纹插装式梭阀用于把高压侧的压力油引入电磁方向控制阀的P口; 螺纹插装式电磁方向控制阀用于马达排量的控制, 螺纹插装式三位三通梭阀, 又叫螺纹插装式热油梭阀, 接在闭式回路马达的两端。系统正反转运行时保证高压侧均有一定的油量回到油箱, 以实现闭式回路的冷却。

在多路阀中的应用

　　在多路换向阀中除了换向阀以外, 其集成的安全阀、单向阀、过载阀、补油阀、分流阀、制动阀、负载敏感阀等均为螺纹插装阀。螺纹插装式溢流阀用于调节阀的最大输出压力; 螺纹插装式二通负载敏感阀的作用是在换向阀芯某一开口时, 可以保证A 口或B 口的输出流量是个恒定值, 使机构的运行速度不受负载力的影响, 螺纹插装式梭阀用于获取最大的负载压力并引入到变量泵的LS口, 使泵的输出流量随负载压力的变化而变化, 螺纹插装式补油单向阀用于防止液压缸或马达吸空, 螺纹插装式平衡阀用于消除尖峰压力, 使系统在有负负载的情况下运行平稳。在端板中集成了螺纹插装式减压阀、螺纹插装式溢流阀, 螺纹插装式减压阀的作用是对高压油减压用作比例电磁铁的先导油源。防止高压损坏比例电磁铁, 螺纹插装式溢流阀用于调节比例电磁铁的先导油源的压力。

在叠加阀和板式阀中的应用

　　在工程机械中, 也经常用到由螺纹插装阀组成的叠加阀和板式阀。二位二通阀组成叠加阀可以由平衡阀、溢流阀、电磁球阀、电磁滑阀、单向阀、液控单向阀、节流阀、单向节流阀、调速阀、梭阀、截止阀、优先阀等进行组合, 可以是二通阀、三通阀, 也可以是四通阀; 可以做成叠加阀, 也可以做成板式阀; 可以做成六通径的, 也可以做成十通径的。叠加阀一般由两个阀组合而成, 也可以由一个阀和一个堵头组合而成,板式阀一般只有一个阀, 运用非常灵活, 能实现近百种功能, 可以解决很多的实际问题。

在二通插装阀中的应用

　　在工程机械液压系统中经常会用到二通插装阀, 二通插装阀盖板中的先导控制阀很多是螺纹插装阀。在二通插装阀盖板中主要用到的螺纹插装阀有单向阀、液控单向阀、溢流阀、减压阀、电磁球阀、电磁滑阀、节流阀、单向节流阀、梭阀等。如果做进一步的开发还可以有更多的螺纹插装阀可以应用到二通插装阀盖板中。16mm 通径以下的二通插装阀组件, 可以做成螺纹插装形式的, 国外已经有此类成熟的产品, 国内也正在跟进, 其流量为200L/min 左右, 使螺纹插装阀的应用范围得到了扩展。
