数字式比例放大器 KT-VSPA2-50

PDF下载

描述

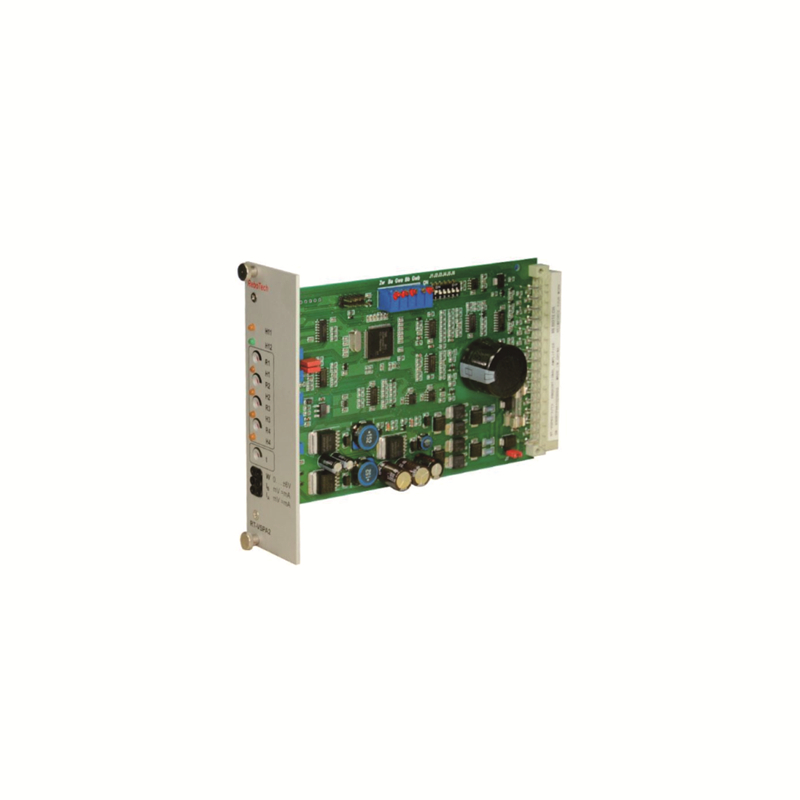

数字式比例放大器

液压原理图

联系我们

展开全部

  • 技术特性


    ● 适用于控制力士乐系列和北京华德不带电气位移反馈的
         双电磁铁比例压力阀(3DREP 6型 ,  2X系列及以上)和不带
         电气位移反馈的先导式双电磁铁比例方向阀(WRZ型 ,  7系
         列及以上)
    ● CPU采用功能强大的32位处理器
    ● 差分输入0...±10V ,  可转换成电流输入
    ● 4个设定值单路输入 ,  分别带有设定值调节电位计 ,  启动
         时带LED显示
    ● 带有1个斜坡时间调节电位计(对T1型)或5个斜坡时间调节
         电位计(对T5型)
    ● 带LED显示的使能输入和故障报警功能
    ● 2个脉宽调制输出端口
    ● 带有6个模拟继电器 ,  用于设定值启动、斜坡切断和辅助
         电压反向
    ● 阶跃信号发生器、斜坡信号发生器
    ● 具有电源错级保护功能
    ● 带DC/DC转换电源 ,  参考电压±9V的零点与供电电压零点
        同电位
    ● 设计为欧板制式100×160mm印刷电路板及导轨安装 ,  操
        作面板40×128.4mm

    配套支架安装:
    型号KT-PAH-32D或KT-3002-2X/32D ,  欧板标准尺寸,
    32位D型端子 ,  无电源模块 ,  详见RD13781和RD13782

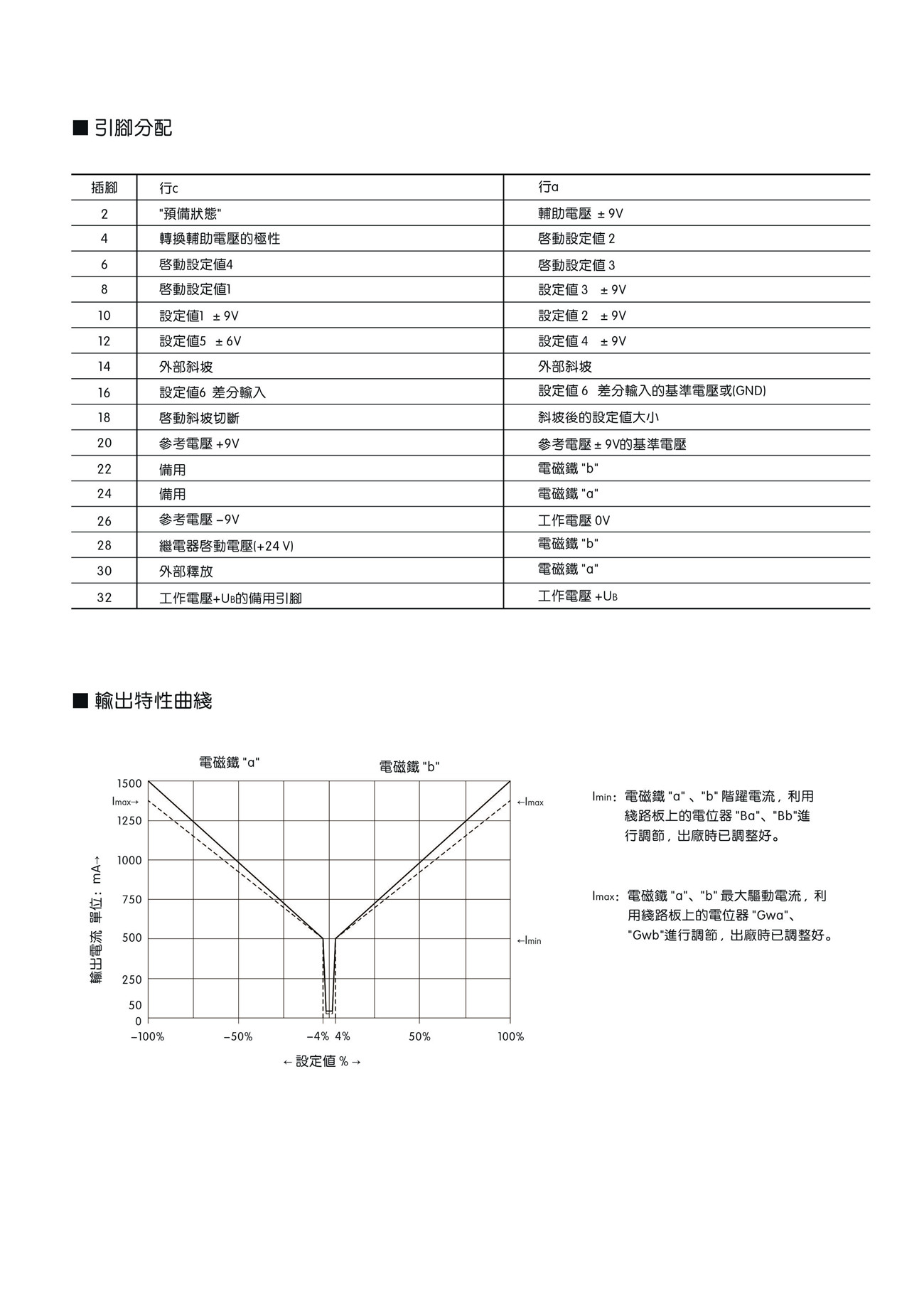

  • 技术曲线

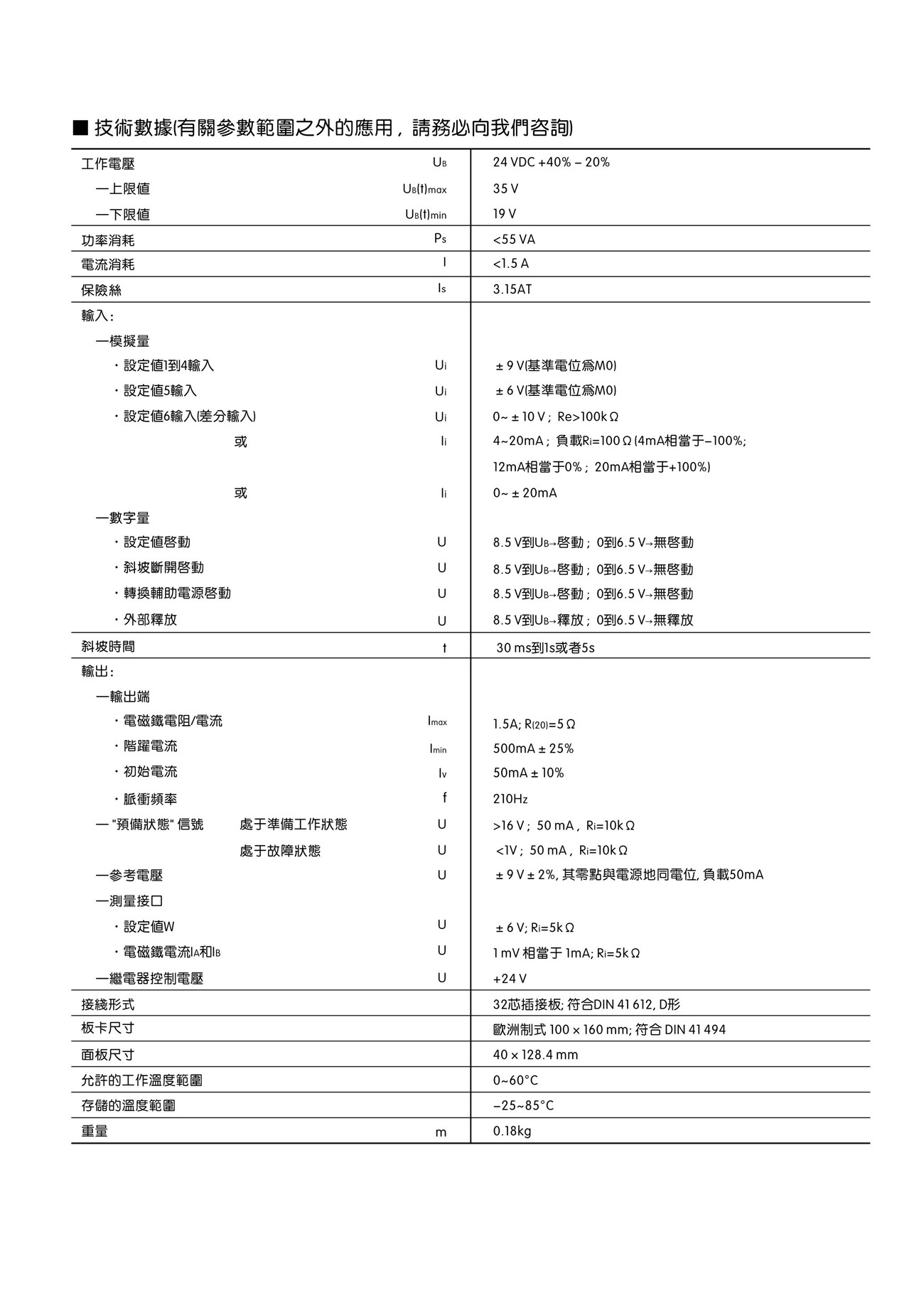

  • 技术参数
